Peiriant CNC Turn Mill Center

Peiriant CNC Turn Mill Center
Manylion:

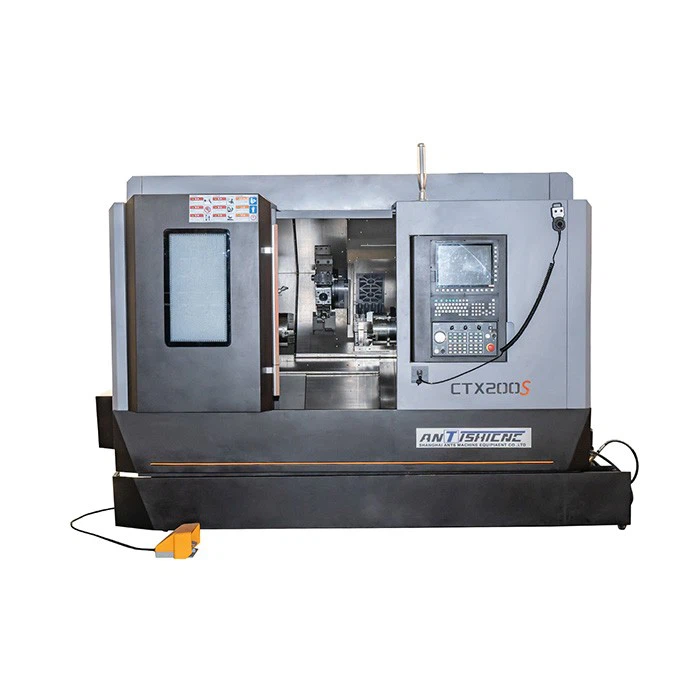

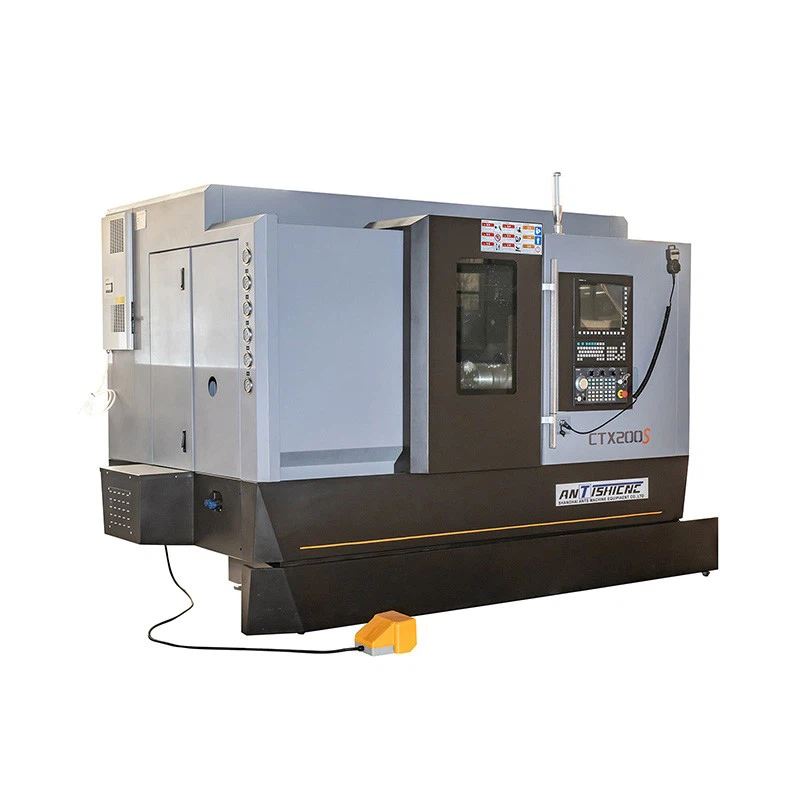

Mae'r CTX200S yn -Peiriant Canolfan Turn Mill CNC o Antishicnc, sydd wedi'i beiriannu ar gyfer -peiriannu cyfansawdd manwl uchel ac uchel o weithfannau cymhleth. Yn cynnwys dyluniad gwerthyd deuol (prif werthyd + is-gwerthyd), tyred pŵer BMT45 gyda theithio Y-echel ±45mm, a chynhwysedd offer gorsaf 12-, mae'r peiriant hwn yn galluogi troi, melino, drilio, a thapio - i gyd mewn setup sengl. Gyda diamedr swing uchaf dros y gwely o hyd Φ700 Φ700, ac uchafswm hyd yn troi Φ700mm. Mae CTX200S wedi'i gynllunio'n benodol ar gyfer prosesu awtomataidd manwl uchel -disg bach i ganolig a darnau gwaith siafft. Fe'i defnyddir yn eang mewn diwydiannau sydd â gofynion uchel iawn am gywirdeb ac effeithlonrwydd, gan gynnwys awyrofod, offer ynni, adeiladu llongau, ac offer meddygol.
Anfon ymchwiliad
Disgrifiad
Anfon ymchwiliad

Mae Shanghai Antishicnc Machine Equipment Co, Ltd yn un o gynhyrchwyr a chyflenwyr peiriant canolfan melin troi cnc mwyaf dibynadwy yn Tsieina, sy'n arbenigo mewn darparu peiriannau o ansawdd uchel gyda phris isel. Rydym yn eich croesawu'n gynnes i beiriant canolfan melin troi cnc gwydn cyfanwerthu ar werth yma o'n ffatri.



CNC Turn Mill Center Machine Trosolwg Cynnyrch





Mae Canolfan Melin Turn CNC CTX200S yn mabwysiadu strwythur gwely ar oledd annatod 30 gradd neu 45 gradd, gan ddarparu gallu tynnu sglodion rhagorol a sefydlogrwydd prosesu. Mae gan y gwely reiliau llinellol rholio manwl gywir Taiwan uchel, gan sicrhau ymateb deinamig rhagorol a chefnogaeth anhyblyg hyd yn oed o dan weithrediad cyflymder uchel.

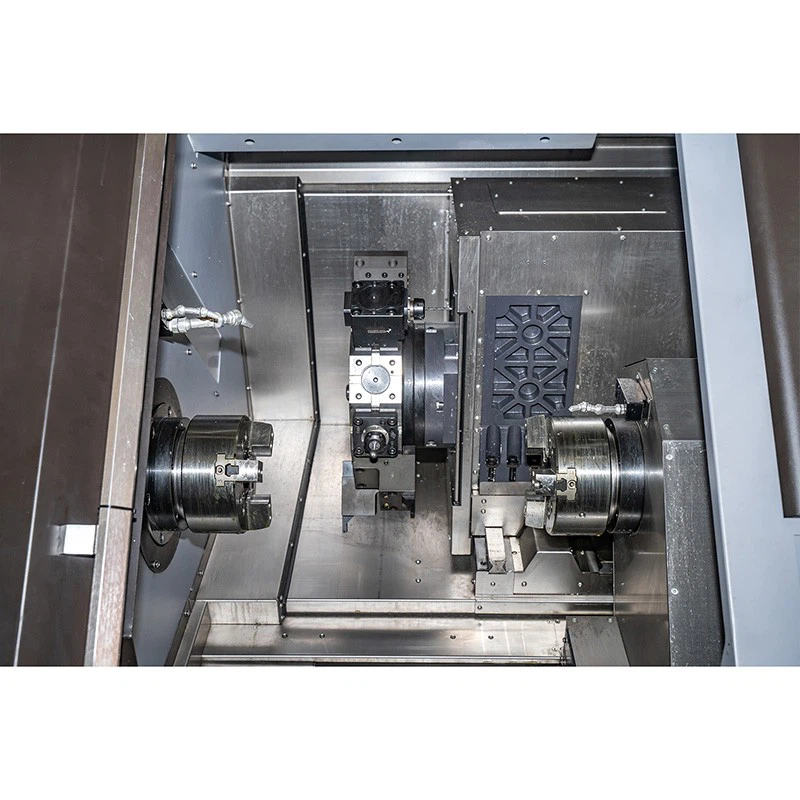

Dyluniad Gwerthyd Deuol ar gyfer Un -Clampio Peiriannu Cyflawn

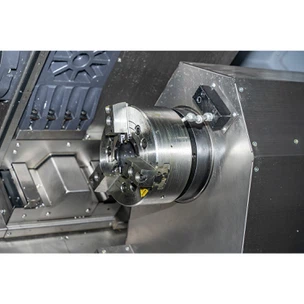

Mae gan y CTX200S brif werthyd ac is-werthyd, ill dau yn mabwysiadu strwythur A2-6 gyda chapasiti prosesu bar Φ66mm trwodd a Φ50mm. Mae'r cyflymder gwerthyd uchaf yn cyrraedd 4000 rpm, gan gefnogi chucks hydrolig 8-modfedd ar y ddau werthyd. Mae'r cyfluniad gwerthyd deuol hwn yn galluogi peiriannu pen blaen a chefn yn awtomatig o weithfannau mewn un clampio, gan ddileu'r angen am setiau eilaidd a gwella effeithlonrwydd cynhyrchu yn ddramatig.



Tyred Pŵer BMT45 gydag Echel Y- ar gyfer Peiriannu Cymhleth



Mae'r CTX200S wedi'i gyfarparu â thyred pŵer BMT45 (BMT - Base Mounted Tooling), sy'n cynnwys dyluniad gorsaf safonol 12- gyda Y-teithio echel ±45mm a trorym offer pŵer 15N·m. Mae hyn yn galluogi prosesu integredig effeithlon o brosesau cymhleth gan gynnwys troi, melino, drilio, a thapio - i gyd mewn un gosodiad. Mae gallu echel Y-yn caniatáu melino, drilio a thapio oddi ar y canol ar nodweddion nad ydynt wedi'u canoli ar echelin y werthyd, gan ei wneud yn ddelfrydol ar gyfer rhannau proses amlweddog a chyfansawdd.



-System Echel Cyflymder Uchel ar gyfer Cynhyrchiant Mwyaf



Mae'r echelinau X, Z, a Z2 (is-gwerthyd) yn cynnwys sgriwiau pêl anhyblygedd uchel (X: 3210, Z: 4010, Z2: 4010) a systemau rheilffordd llinellol (X: RGH35HA, Z/Z2: RGH45CA). Wedi'i bweru gan moduron gyriant servo 15N·m ar bob un o'r tair echelin, mae'r cyflymder tramwy cyflym yn cyrraedd 18 m/munud ar echelinau X, Z, a Z2, gan wella effeithlonrwydd prosesu yn sylweddol.



Ôl Troed Compact ag Anhyblygrwydd Eithriadol



Gyda dimensiynau cyffredinol o 4250 × 2000 × 2200mm a phwysau net o 4200kg, mae'r CTX200S yn cynnig ôl troed cryno gydag anhyblygedd strwythurol eithriadol. Mae'r uned gosod isafswm o 0.001mm yn bodloni'r gofynion manylder uchel mwyaf heriol.



Nodweddion a Manteision Allweddol



Dyluniad Gwerthyd Deuol ar gyfer Un -Clampio Peiriannu Cyflawn

Mae'r prif gyfluniad gwerthyd ac is-werthyd yn galluogi peiriannu pen blaen a chefn yn awtomatig o weithfannau mewn un clampio. Mae hyn yn dileu gosodiadau eilaidd, yn lleihau amser trin, ac yn sicrhau cywirdeb uwch trwy gynnal un datwm trwy gydol y broses beiriannu gyfan - sy'n hanfodol ar gyfer rhannau cymhleth gyda nodweddion ar y ddau ben.

Y-Echel ±45mm ar gyfer Peiriannu Canolbwynt Wedi'i Ddiffodd

Mae teithio echel Y-o ±45mm yn galluogi peiriannu cyfansawdd hyblyg a chywir fel melino a drilio ochr ar-nodweddion canol. Mae'r gallu hwn yn hanfodol ar gyfer rhannau â nodweddion nad ydynt wedi'u canoli ar yr echel werthyd, gan ddileu'r angen am weithrediadau eilaidd ar beiriant melino ar wahân.

Tyred Pŵer BMT45 gyda Torque 15N·m

Mae'r tyred pŵer BMT45 anystwythder uchel yn darparu torque teclyn pŵer 15N·m gyda 12 gorsaf offer. Mae hyn yn darparu newid offer effeithlon a gallu melino / drilio pwerus, gan leihau amseroedd beicio ac ehangu'r ystod o geometregau rhannau y gellir eu peiriannu.

4000 rpm Uchel-Spindell Cyflymder ar gyfer Gorffeniad Arwyneb Gwell

Mae prif ac is-gwerthydau'r Peiriant Canolfan Turn Mill CNC yn cyrraedd 4000 rpm gyda strwythur A2-6 a Φ66mm trwy-twll. Mae'r uned gwerthyd manwl uchel a'r broses gydosod drylwyr yn sicrhau allbwn manwl uchel o dan weithrediad sefydlog hirdymor, gan roi gorffeniadau arwyneb gwell ar eich gweithfannau.

Tramwyo Cyflym 18 m/munud ar gyfer Cynhyrchiant Mwyaf

Gyda thramwyfa gyflym 18 m/munud ar echelinau X, Z, a Z2 a moduron servo 15N·m, mae'r CTX200S yn lleihau'r amser di-dorri yn sylweddol. Mae hyn yn golygu amseroedd beicio cyflymach, trwybwn uwch, a mwy o gynhyrchiant ar gyfer rhediadau swp-gynhyrchu.

Gallu Swing Φ700mm ar gyfer Trin Workpiece Amlbwrpas

Gyda diamedr swing uchaf dros y gwely o Φ700mm ac uchafswm hyd troi o 450mm, mae'r CTX200S yn trin ystod eang o ddarnau gwaith disg a siafft - o gydrannau manwl bach i rannau mwy, mwy cymhleth.



Manylebau Technegol





Paramedr

Uned

CTX200S

Gallu



Max. Swing dros y Gwely

mm

Φ700

Swing dros Cross Slide

mm

Φ300

Max. Hyd Siafft

mm

450

Max. Diamedr Prosesu Disg

mm

Φ300

Max. Hyd Troi

mm

450

Prif gwerthyd



Math Diwedd Spindle

-

A2-6

Gwerthu Trwy-Diamedr Twll

mm

Φ66

Diamedr Bar

mm

Φ50

Chuck Hydrolig

Modfedd

8"

Chuck Hydrolig Tynnu Rod Trwy-Twll

mm

Φ50

Twll Taper Spindle Taper

-

MT6#

Max. Cyflymder gwerthyd

rpm

4000

Is-gwerthyd



Math Diwedd Spindle

-

A2-6

Gwerthu Trwy-Diamedr Twll

mm

Φ66

Diamedr Bar

mm

Φ50

Chuck Hydrolig

Modfedd

8"

Chuck Hydrolig Tynnu Rod Trwy-Twll

mm

Φ50

Twll Taper Spindle Taper

-

70/1:20

Max. Cyflymder gwerthyd

rpm

4000

Tyred



Model Tyred

-

TYCSDY80HP-12T

Model Deiliad Offer

-

BMT45

Nifer y Gorsafoedd Offer

pcs

12

Y-Axis Travel

mm

±45

Torque Modur Pwer

N.m

15

Y-Torque Modur Echel

N.m

6

Teithio Echel



X-Axis Travel

mm

200

Z-Axis Travel

mm

520

Cyflymder Tramwy Cyflym X/Z/Z2

m/munud

18/18/18

Sgriw Pêl



Model Sgriw Echel X-

-

3210

Z-Model Sgriw Echel

-

4010

Z2-Model Sgriw Echel (Is-Sbindle).

-

4010

Canllaw llinellol



X-Model Canllaw Echel

-

RGH35HA

Z-Model Canllaw Echel

-

RGH45CA

Z2-Model Canllaw Echel (Is-Sbindle).

-

RGH45CA

Modur



Torque Modur X/Z/Z2

N.m

15/15/15

Prif Bwer Modur

kW

11

Cyfanswm Pŵer

kW

32

Manwl



Uned Gosod Isafswm

mm

0.001

Dimensiynau a Phwysau



Pwysau Net Peiriant

kg

4200

Dimensiynau Cyffredinol (L×W×H)

mm

4250×2000×2200



Cymwysiadau peiriant canolfan CNC Turn Mill



Aerospace Industry

Diwydiant Awyrofod

Yn ddelfrydol ar gyfer peiriannu cydrannau strwythurol cymhleth, ffitiadau hydrolig, rhannau gêr glanio, a chydrannau injan sy'n gofyn am ddibynadwyedd uchel, goddefiannau tynn, a gweithrediadau peiriannu lluosog mewn un gosodiad.

Medical Equipment

Offer Meddygol

Perffaith ar gyfer gweithgynhyrchu cydrannau offer llawfeddygol, rhannau mewnblaniad, a ffitiadau offer diagnostig lle mae manwl gywirdeb, gorffeniad wyneb, a chywirdeb deunydd yn hollbwysig.



Energy Equipment

Offer Ynni

Yn addas ar gyfer cynhyrchu cydrannau ar gyfer cynhyrchu pŵer, olew a nwy, a systemau ynni adnewyddadwy sy'n gofyn am gywirdeb a gwydnwch uchel.



Shipbuilding Industry

Diwydiant Adeiladu Llongau

Defnyddir yn helaeth ar gyfer gweithgynhyrchu cydrannau injan morol, siafftiau llafn gwthio, a ffitiadau manwl sy'n gofyn am gryfder a chywirdeb eithriadol.

General Precision Engineering

Peirianneg Fanwl Cyffredinol

Peiriant Canolfan Turn Mill CNC Ardderchog ar gyfer cynhyrchu rhannau cylchdroi cymhleth, cydrannau falf, ffitiadau, a chydrannau wedi'u peiriannu'n arbennig- mewn swp-gynhyrchu bach i ganolig.





Offer Safonol a Dewisol



Offer Safonol



Enw

Manylebau

Nifer

Cyflenwr

System Reoli

SYNTEC

1 set

SYNTEC

Modur spindle

11KW

1 set

SYNTEC

Uned gwerthyd

HN200

1 set

Tsieina

Tywysydd

X cyfeiriad

1 set

1 set

HIWIN/PMI

cyfeiriad Z

RGH45CA

2 set

HIWIN/PMI

Sgriw bêl

X cyfeiriad

3210

1 set

HIWIN

cyfeiriad Z

4010

2 set

HIWIN

Teclyn

TYCSDY80HP-12T

1 set

Tsieina

Dyfais iro awtomatig

RBCLB-3ZK

1 set

Tsieina

pwmp oeri

550W

1 set

Tsieina

gorsaf hydrolig

1.5kw

1 set

Tsieina

Chuck hydrolig

KT08-3/A2-6

2 set

Taiwan-Tsieina

Cludo sglodion

Math plât cadwyn

1 set

Tsieina



Offer Dewisol



Enw

Manylebau

Nifer

System Reoli

Siemens/Fanuc

1 set





FAQ



C1: Beth sy'n gwneud y CTX200S yn wahanol i turn CNC safonol?

A1: Canolfan felin dro yw'r CTX200S gyda dyluniad gwerthyd deuol a gallu echel Y-. Yn wahanol i turn CNC safonol sydd ond yn perfformio gweithrediadau troi, mae'r CTX200S yn cyfuno troi, melino, drilio, a thapio mewn un peiriant - i gyd mewn un clampio. Mae'r dyluniad gwerthyd deuol yn galluogi peiriannu pen blaen a chefn awtomatig heb ei ail-leoli â llaw.

C2: Beth yw mantais y dyluniad gwerthyd deuol?

A2: Mae cyfluniad gwerthyd deuol (prif + is- gwerthyd) yn caniatáu i'r darn gwaith gael ei drosglwyddo o'r prif werthyd i'r is-gwerthyd yn awtomatig, gan alluogi peiriannu cyflawn o'r ddau ben mewn un gosodiad. Mae hyn yn dileu gweithrediadau clampio eilaidd, yn lleihau amser trin, ac yn sicrhau cywirdeb uwch.

C3: Beth yw taith echel Y-a pham ei fod yn bwysig?

A3: Mae'r CTX200S yn cynnig taith echel Y- o ±45mm. Mae hyn yn caniatáu gweithrediadau melino, drilio a thapio yn y canol ar nodweddion nad ydynt wedi'u canoli ar yr echel werthyd - gallu critigol ar gyfer rhannau cymhleth â nodweddion ochr, fflatiau, neu allweddellau.

C4: Beth yw cyflymder gwerthyd a chynhwysedd bar?

A4: Mae prif ac is-gwerthydau yn cynnig cyflymder uchaf o 4000 rpm gyda math A2-6 trwyn. Y diamedr twll trwodd yw Φ66mm, gan gynnal stoc bar hyd at Φ50mm a chucks hydrolig 8-modfedd.

C5: Beth yw tyred BMT45 a beth yw ei fanteision?

A5: Mae BMT (Base Mounted Tooling) yn system mowntio offer anhyblyg sy'n darparu sefydlogrwydd uwch ar gyfer gweithrediadau melino. Mae tyred pŵer BMT45 ar y CTX200S yn cynnwys dyluniad 12-orsaf gyda throrym offer pŵer 15N·m, sy'n galluogi newid offer yn effeithlon a gallu melino / drilio pwerus.

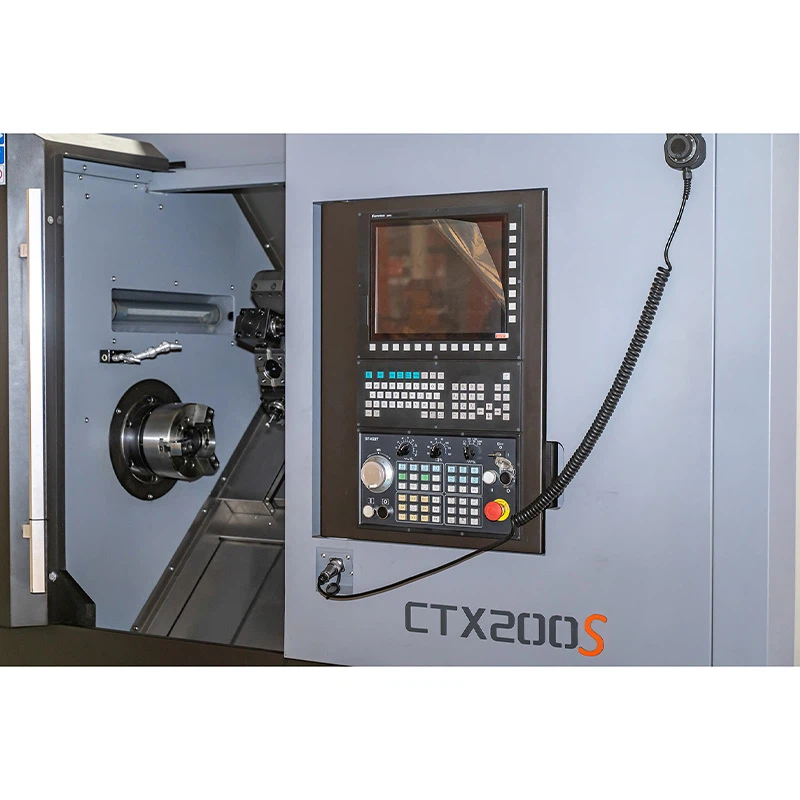

C6: A allaf ddewis system reoli CNC wahanol?

A6: Ydw. Er bod y system SYNTEC yn safonol, rydym yn cynnig systemau FANUC a Siemens dewisol i gyd-fynd â dewis eich gweithdy.

C7: Beth yw hyd troi uchaf y CTX200S?

A7: Mae'r CTX200S yn cynnig hyd troi uchaf o 450mm ac uchafswm diamedr prosesu disg o Φ300mm, gan ei wneud yn addas ar gyfer disgiau bach i ganolig a darnau gwaith siafft.

C8: Beth yw'r amser dosbarthu arferol ar gyfer y ganolfan dro hon?

A8: Dosbarthiad safonol yw 30-45 diwrnod ar ôl cadarnhau archeb, yn dibynnu ar gyfluniad a chyrchfan cludo.

C9: A ydych chi'n darparu cefnogaeth gosod a hyfforddi?

A9: Yn hollol. Rydym yn cynnig arweiniad gosod, ar-safle neu hyfforddiant o bell, a gwarant 12 mis gyda chymorth technegol oes.



Pam dewis Antishicnc?



Prisiau Uniongyrchol Ffatri

  • Costau cystadleuol heb unrhyw farciau canolwr.

Ansawdd profedig

  • Peiriannau ardystiedig CE ac ISO gyda rheolaeth ansawdd llym ar bob cam.

Profiad Byd-eang

  • Wedi'i allforio i dros 50 o wledydd gyda miloedd o gwsmeriaid bodlon.

Gallu Addasu

  • Rydym yn teilwra cyfluniadau peiriannau i'ch anghenion cynhyrchu penodol.

Ymatebol ar ôl-Gwerthu

  • Cyflenwad darnau sbâr cyflym a chymorth technegol pwrpasol pryd bynnag y bydd ei angen arnoch.
