Cyflwyniad

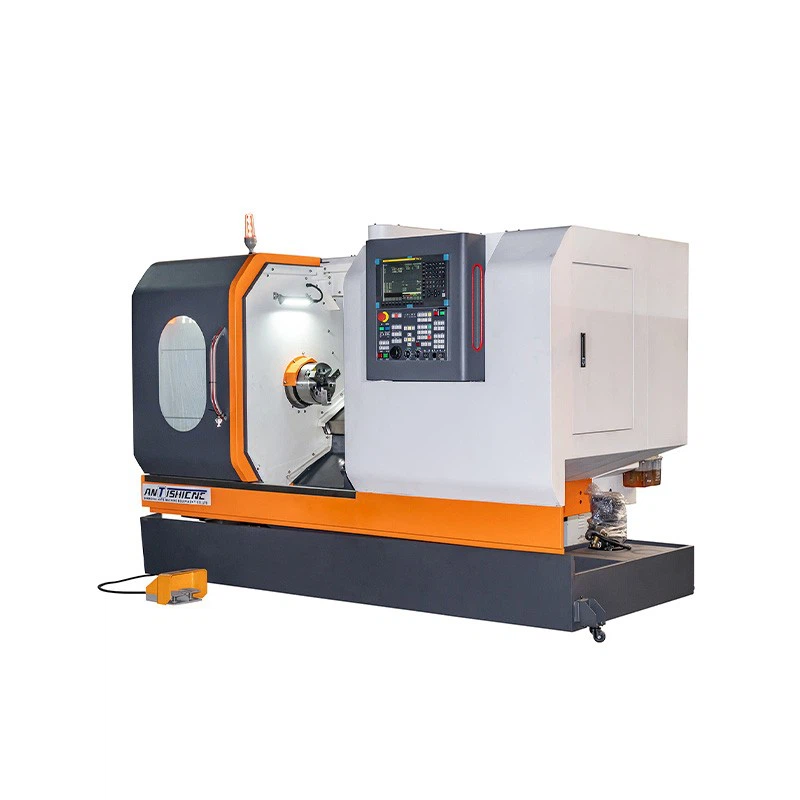

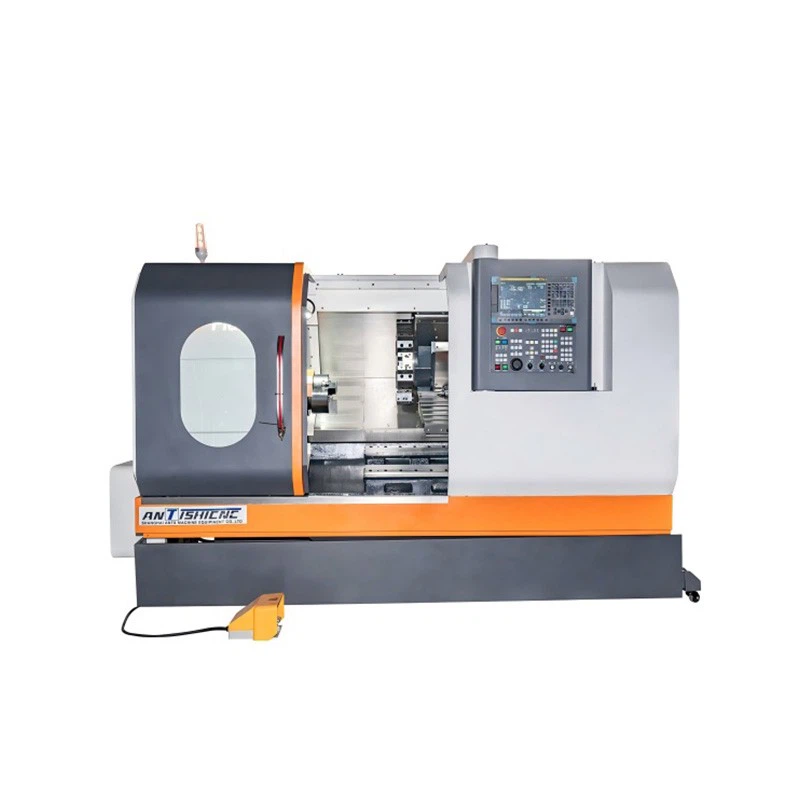

Mae gan yr offeryn CNC gwely gogwydd galluoedd prosesu rhagorol, gyda diamedr cylchdro uchaf o φ460mm ar y gwely, φ260mm ar y cyfrwy, pellter canol o 570mm, ac uchafswm hyd prosesu o 550mm. Gall drin darnau gwaith disg o fewn φ320mm. Mae'r werthyd yn mabwysiadu ffurflen Diwedd A2-6, gyda diamedr twll trwy φ66mm, sy'n addas ar gyfer stoc bar 50mm a chuck hydrolig 8 modfedd, cyflymder uchaf o 3500rpm, a phrif fodur 11kW. Ar ôl cynulliad manwl a phrofion cydbwyso deinamig, mae'n sicrhau anhyblygedd uchel a gweithrediad sŵn isel.

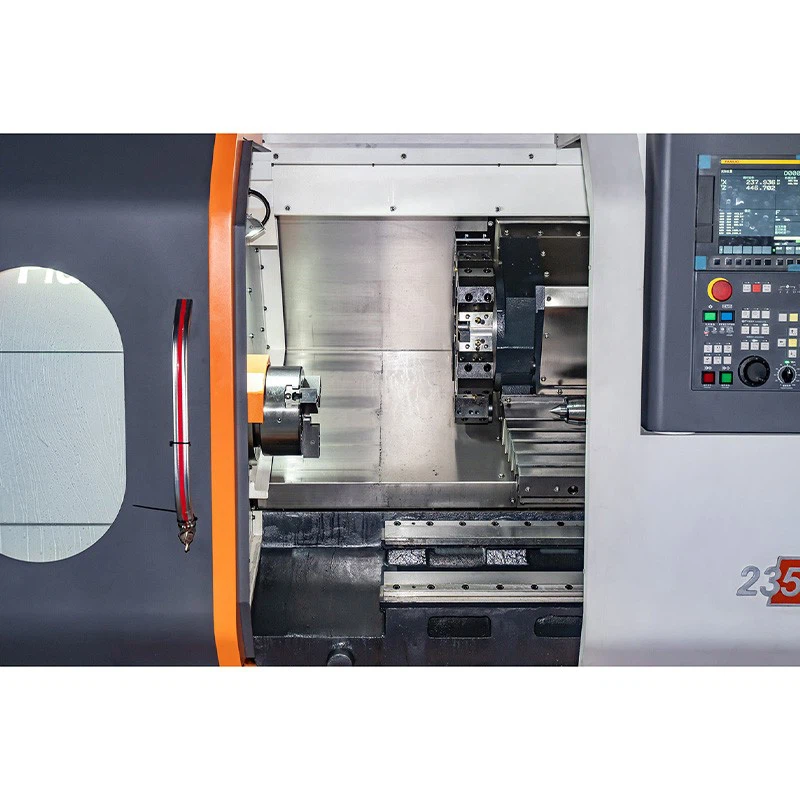

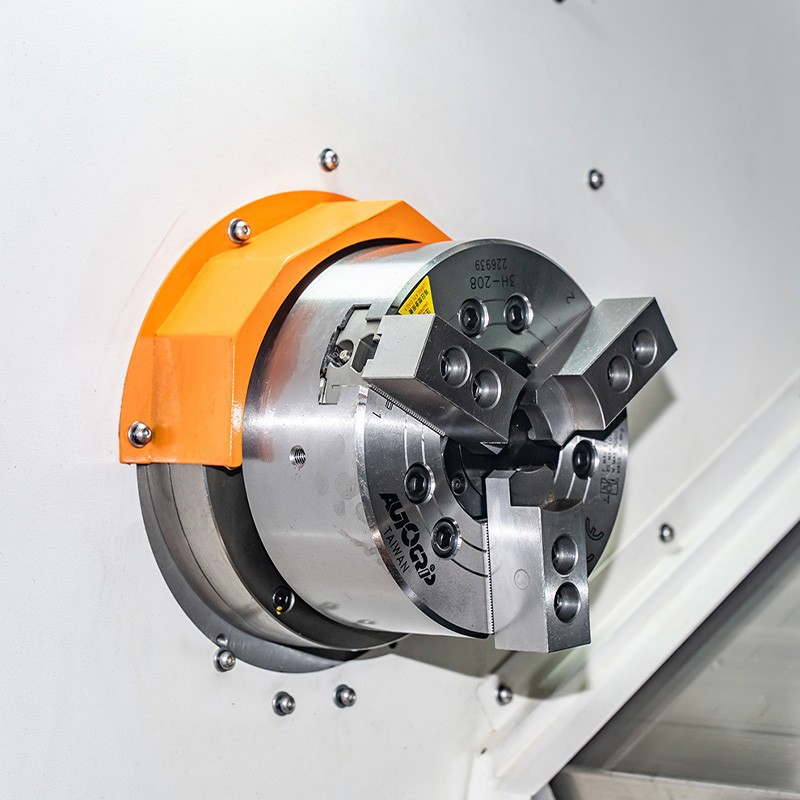

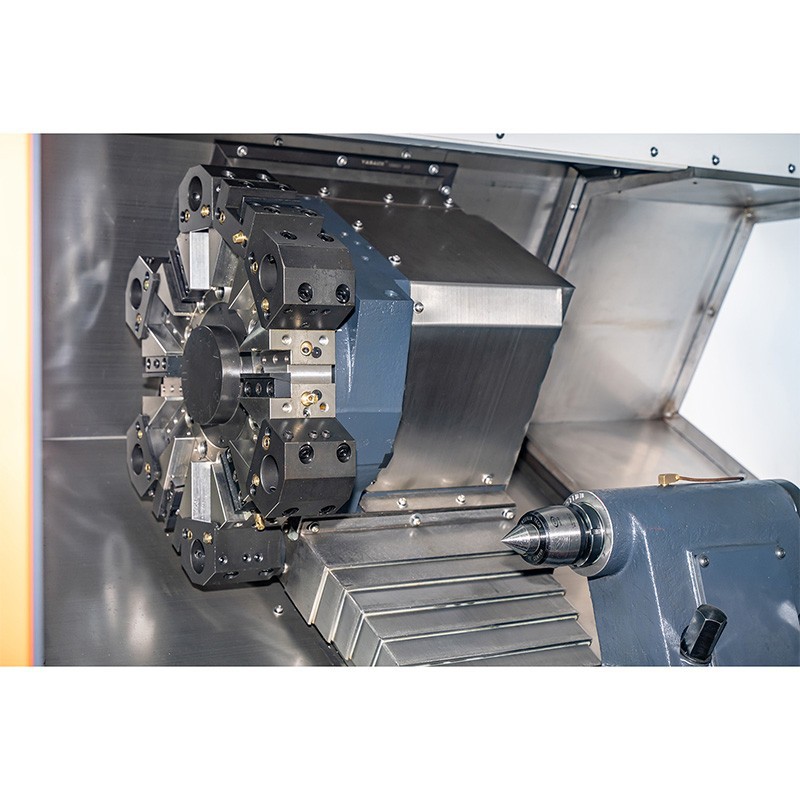

Gwely Slant CNC Mae'r perfformiad craidd yn cael ei adlewyrchu yn y strwythur a'r cyfluniad: mae'n mabwysiadu dyluniad gwely ar oleddf annatod anhyblygedd uchel, wedi'i gyfarparu â rheiliau canllaw llinellol taiwan hiwin/pmi (echelin-echel msa30e2ssr559, echel z-echel/minse msa35, a chyflymder msa35, gyda ffrithiant bach, gyda ffrithiant bach, gyda ffrithiant bach), gyda ffrithiant bach), a mân a Strôc o 200mm a 580mm yn y drefn honno, gyda lleoliad manwl gywir. Mae gan ddeiliad yr offeryn 12 gorsaf newid offer cyflym, ac mae'r tyred pŵer echel Y safonol yn cefnogi integreiddio prosesau cymhleth; Gall y chuck twll siâp lletem gyflawni'r darn gwaith yn gyflym trwy yriant hydrolig gyda chywirdeb sefydlog.
Mae gan yr offer system CNC FANUC oi TF gydag isafswm uned osod o 0.001mm i ddiwallu anghenion peiriannu manwl gywirdeb. Mae'r pwmp iro cyfeintiol adeiledig yn gwireddu iro awtomatig i sicrhau gweithrediad tymor hir y rheiliau canllaw a sgriwiau pêl (echelin-x 2810, echel z-echel 3210); Mae'r Cludydd Sglodion Plât Cadwyn a'r System Oeri yn gwella glendid yr amgylchedd gwaith. Mae pwysau net y peiriant cyfan tua 2600kg, y maint yw 2600 × 1750 × 1750mm, ac mae'r strwythur yn gryno ond yn sefydlog
P'un a yw'n troi edafedd amrywiol, arcs, arwynebau conigol, ac arwynebau mewnol ac allanol cyrff cylchdroi, gall yr offeryn CNC gwely gogwydd hwn gwblhau'r prosesu gydag effeithlonrwydd uchel a manwl gywirdeb rhagorol, ac mae'n ddewis delfrydol ar gyfer cynhyrchiant a manwl gywirdeb.
Paramedr Technegol
|
Fanylebau |
Unedau |

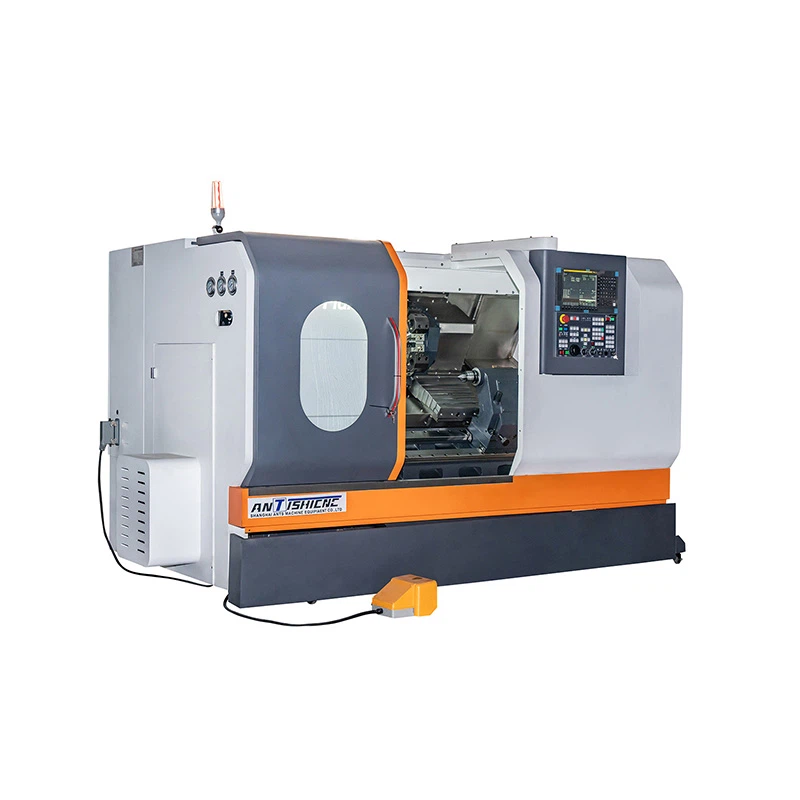

235 Lancen |
||
|
Nghapasiti |
||||
|
Max.WorkPiece Swing Diamedr |
mm |
500 |
||
|
Max. Dics yn troi diamedr |
mm |
270 |
||
|
Max. Hyd troi |
mm |
490 |
||
|
Maint Chuck |
Fodfedd |
8 |
||
|
Teithio echel |
||||
|
Teithio echel x |
mm |
200 |
||
|
Teithio echel z |
mm |
530 |
||
|
Porthiant cyflym (x) |
mm/min |
30000 |
||
|
Porthiant cyflym (z) |
mm/min |
36000 |
||
|
Werthyd |
||||
|
Cyflymder gwerthyd |
R/min |
3500 |
||
|
Ystod cyflymder gwerthyd |
- |
camenaf |
||
|
Trwyn |
- |
A2-6 |
||
|
Capcity bar |
mm |
65 |
||
|
Twll trwy diwb tynnu |
mm |
50 |
||
|
Turret Offer |
||||
|
Math o ben tyred |
- |
Tyred servo |
||
|
Nifer y gorsafoedd offer |
PCs |
12 gorsaf |
||
|
Maint offer (shank sgwâr) |
mm |
25 |
||
|
Maint offer (shank crwn) |
mm |
40 |
||
|
Nifer yr offer torri |
PCs |
4 (2squar 2 rownd) |
||
|
Manwl gywirdeb offer peiriant |
||||
|
Cywirdeb safle |
echelin-x |
mm |
0.01 |
|
|
Z-echel |
mm |
0.01 |
||
|
Hailadroddadwyedd |
echelin-x |
mm |
0.005 |
|
|
z-echel |
mm |
0.005 |
||
|
Strwythur a Throsglwyddiad Gwely |
||||
|
Tilt ongl yr offeryn peiriant |
raddfa |
30 |
||
|
Math o ganllaw |
- |
Rheilffordd Canllaw Llinol |
||
|
X lled rheilffordd echel |
mm |
30 |
||
|
Z echel rheilffordd lled |
mm |
35 |
||
|
X sgriw pêl echel |
- |
2810 |
||
|
Sgriw pêl echel z |
- |
3212 |
||
|
Stoc Cynffon |
||||
|
Stoc Cynffon |
- |
Hydrolig |
||
|
Llawes |
mm |
65 |
||
|
Teithio Llawes |
mm |
75 |
||
|
Taper llawes |
- |
MT4 |
||
|
Ffurflen Symud Sedd Cynffon |
- |
Llawlyfr |
||
|
System CNC |
||||
|
System CNC |
- |
GSK988TA |
||
|
X Torque Modur Axis |
nm |
10 |
||
|
Torque Modur Z Axis |
nm |
10 |
||
|
Pŵer modur gwerthyd |
kw |
11 |
||
|
Gwybodaeth arall |
||||
|
Pwmp iro |
L |
32K(3L) |
||
|
Pwmp oeri |
W |
450 |
||
|
Foltedd |
- |
380V/50Hz |
||
|
Cyflenwad pŵer |
Kva |
20 |
||
|
Dimensiynau cyffredinol peiriant |
mm |
3200*1750*1750 |
||
|
Pheiriant |
kg |
2600 |
||
Offer safonol
|
Nifwynig |
Rhan Enw |
Cyflenwr |
|
1 |
System CNC |
Gsk |
|
2 |
Rheilffordd Canllaw Llinol |
HiWin/PMI |
|
3 |
Sgriwiau |
Thk/pmi, taiwan |
|
4 |
Gwialen sgriw yn dwyn |
Koyo, Japan |
|
5 |
Chuck hydrolig |
Bdf/kpt |
|
6 |
Gorsaf Hydrolig |
Mf |
|
7 |
Tyred servo |
CX, Taiwan |
|
8 |
Mindle Uned |
Sq, China |
|
9 |
Pwmp iro |
Hejin ,, China |
|
10 |
Pwmp oeri |
Ouruis |
|
11 |
Golau larwm triphlyg |
Jinye |
|
12 |
Cynhesydd gwres |
Xinxin, China |
|
13 |
Cyfarpar foltedd isel |
Chint |
|
14 |
Cludydd sglodion |
Antishicnc |
Offer dewisol
|
Nifwynig |
Rhan Enw |
Manylion |
|
1 |
System CNC |
Ffaniff |
|
Siemens 808D |
||
|
Syntec |
||
|
HNC |
||
|
Knd |
||
|
2 |
Setter offer |
Synhwyrydd cyffwrdd offer |
|
3 |
Drws awtomatig |
|
|
4 |
Dyfais ddiogelwch ar gyfer drws auto |
|
|
5 |
Casglwr niwl olew |
|
|
6 |
Gwahanydd dŵr olew |
|
|
7 |
Robot os |
|
|
8 |
Bwydydd Deunydd Bar |
|
|
9 |
Dyfais chwythu |
|
|
10 |
Gwn |
|
|
11 |
Chuck ên meddal |
|
