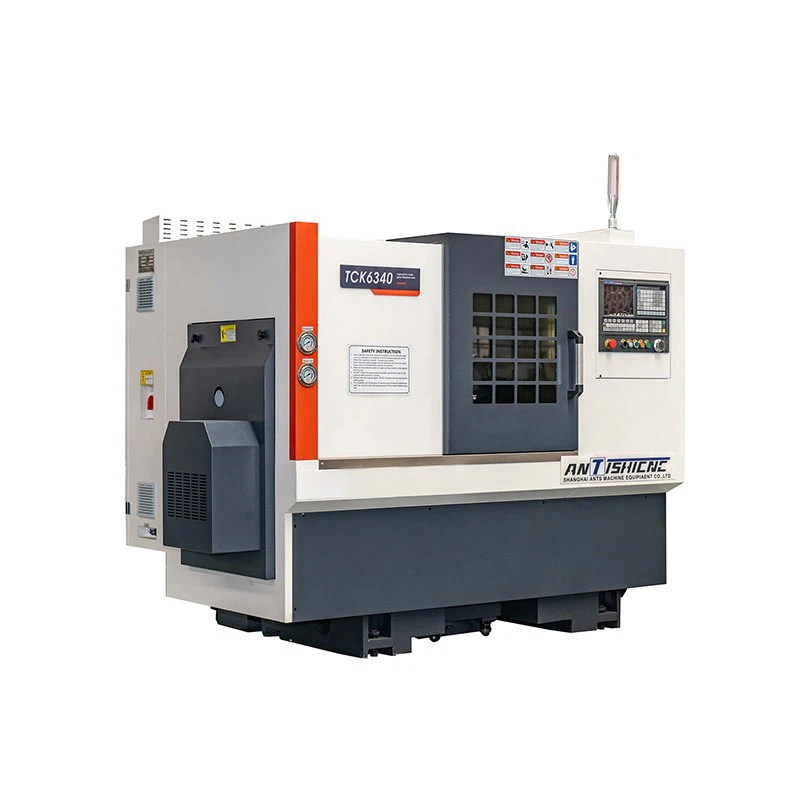

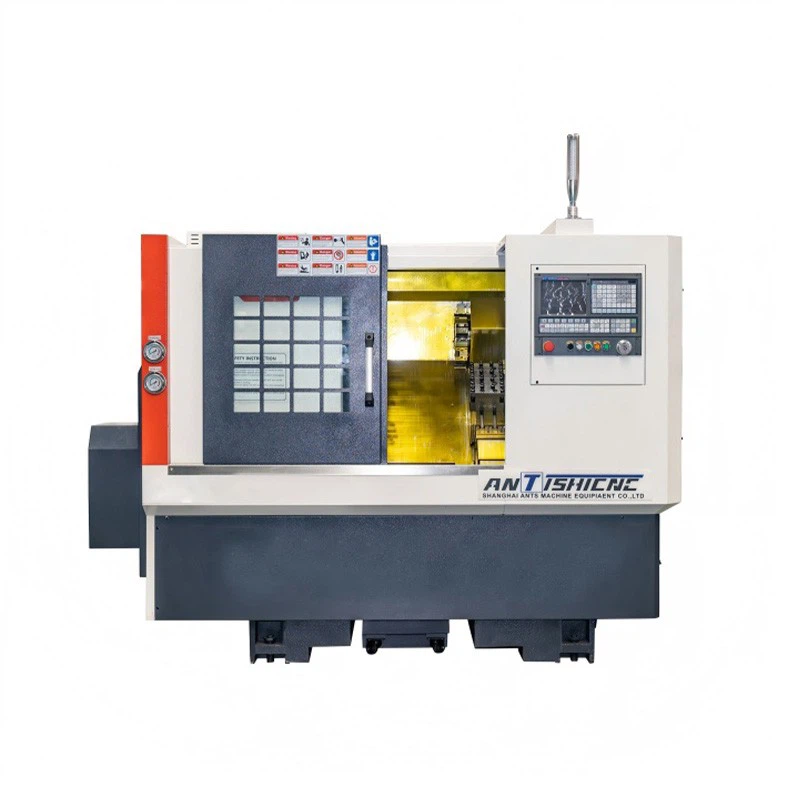

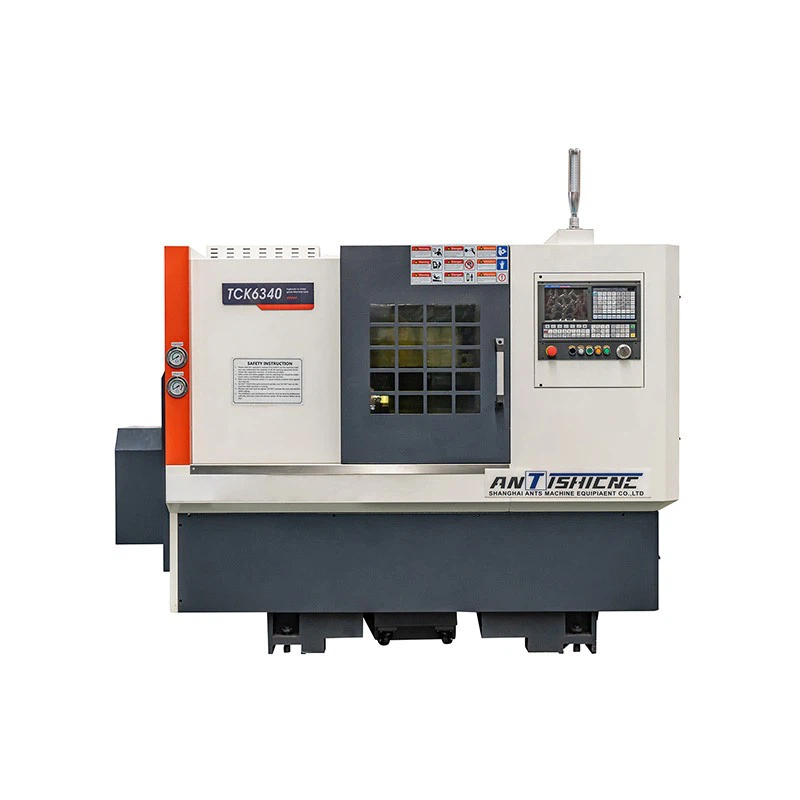

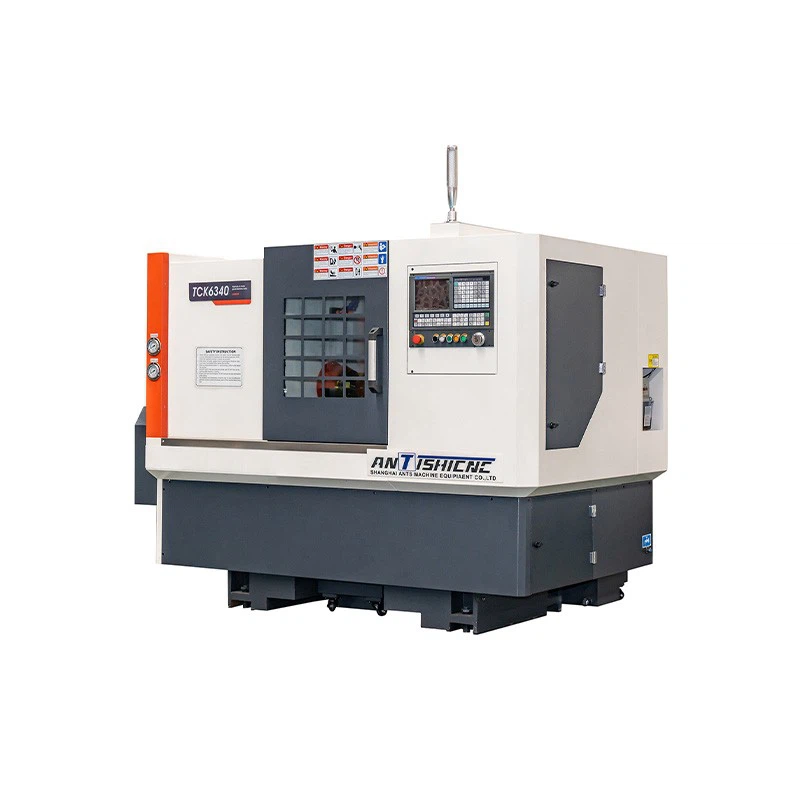

Turn gwely gogwydd llorweddol

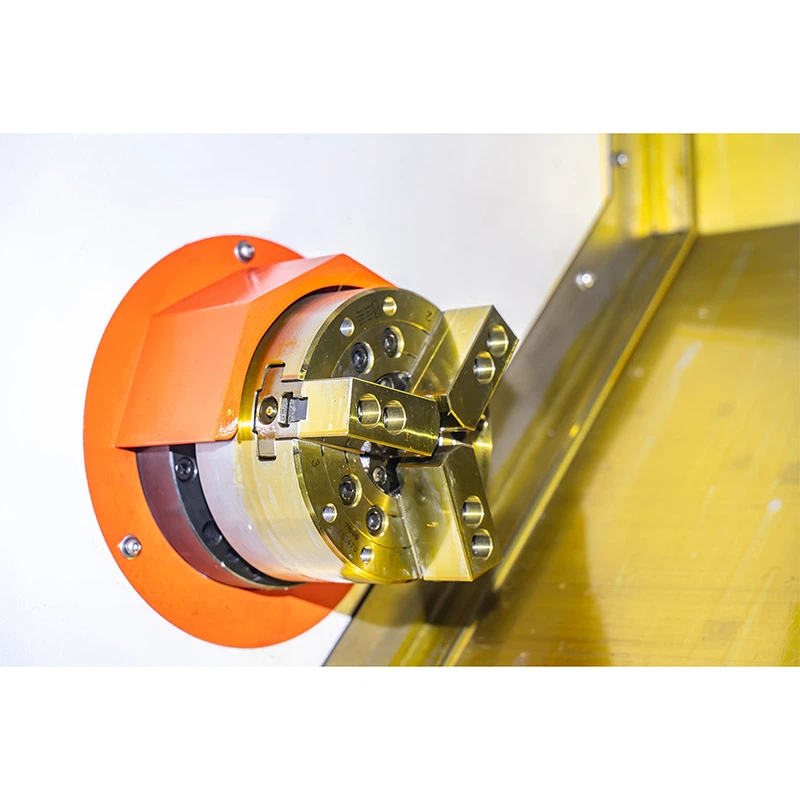

Mae paramedrau craidd llorweddol gwely llorweddol yr offeryn peiriant hwn yn dangos ei gryfder peiriannu: y diamedr cylchdro uchaf ar y gwely yw 500mm, y diamedr cylchdro uchaf ar y cyfrwy yw 280mm, ac uchafswm hyd y darn gwaith y gellir ei beiriannu yw 500mm, sy'n diwallu anghenion peiriannu rhannau canolig. Mae'r werthyd yn mabwysiadu ffurflen ddiwedd A2-8, gyda diamedr twll trwy 82mm, sy'n addas ar gyfer stoc bar φ80mm a chuck hydrolig 10 modfedd, yr ystod cyflymder gwerthyd yw 50-2000rpm, ac mae ganddo brif fodur servo 7.5kW, gyda thorque allbwn stabl, fel y gall fod yn gryf.

Dyluniad strwythurol Lath Lath Slant Horizontal yw craidd ei berfformiad: mae'r gwely ar oleddf 45 gradd wedi'i wneud o haearn bwrw cryfder uchel, ac mae'r straen mewnol yn cael ei ddileu trwy driniaeth sy'n heneiddio i sicrhau anhyblygedd a sefydlogrwydd wrth ei ddefnyddio yn y tymor hir. Mae'r strôc echelin-X yn 250mm ac mae'r strôc echel z yn 500mm. Mae gan y ddau reiliau canllaw llinellol manwl uchel. Gyda throsglwyddiad sgriw pêl fanwl, mae'r cyflymder sy'n symud yn gyflym gan echel X/Z yn cyrraedd 24m/min, mae'r cywirdeb lleoli yn cyrraedd ± 0.003mm, a'r cywirdeb lleoliad ailadrodd yw ± 0.002mm, sy'n cwrdd â gofynion peiriannu manwl gywirdeb.

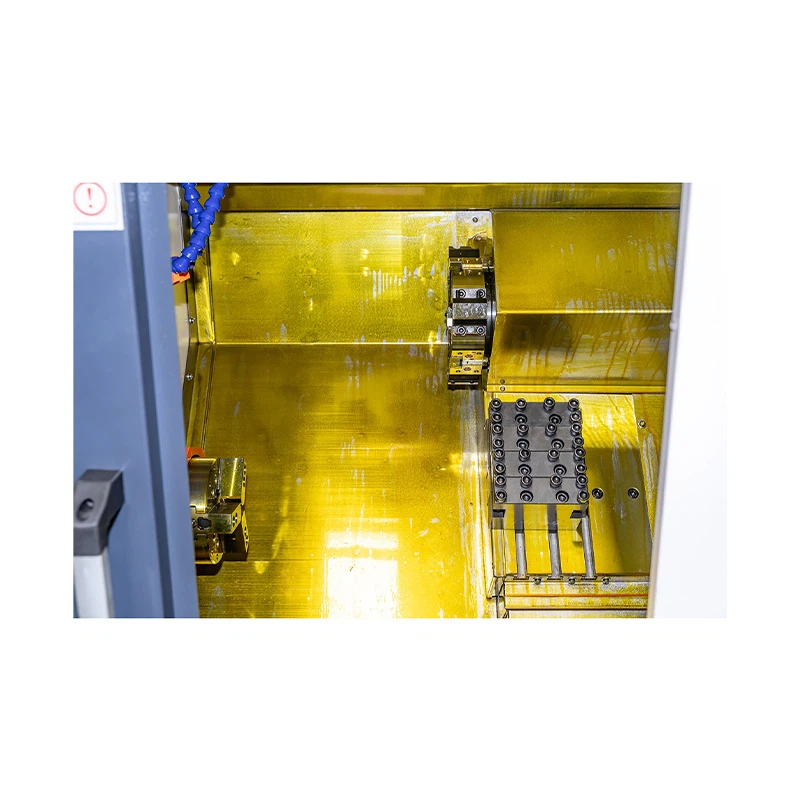

Mae'r cyfluniad lath gwely gogwydd llorweddol yn canolbwyntio ar effeithlonrwydd a chyfleustra: mae gan y tyred hydrolig safonol 12 gorsaf amser newid offer o ddim ond 0.3 eiliad, mae'n cefnogi ehangu offer pŵer, gall gwblhau troi, melino a drilio prosesu cyfansawdd, a lleihau llif y broses. Yn meddu ar system Siemens 828D neu system CNC FANUC OI-TF, mae'n cefnogi rhaglennu cod G a gweithrediad graffigol, ac mae ganddo raglenni beiciau prosesu lluosog i symleiddio rhaglennu rhannau cymhleth. Mae'r offer yn integreiddio system iro awtomatig, cludwr sglodion plât cadwyn a gorchudd amddiffynnol sydd wedi'i gau'n llawn i wella diogelwch gweithredol a glendid amgylcheddol.

P'un a yw'n beiriannu siafftiau gêr manwl gywirdeb, blociau falf hydrolig, neu gyrff cylchdroi crwm cymhleth, gall TCK50A sicrhau cynhyrchiant màs gyda sefydlogrwydd uchel ac effeithlonrwydd uchel, ac mae'n ddewis delfrydol ar gyfer cydbwyso manwl gywirdeb a gallu cynhyrchu mewn peiriannu rhannau canolig maint.
